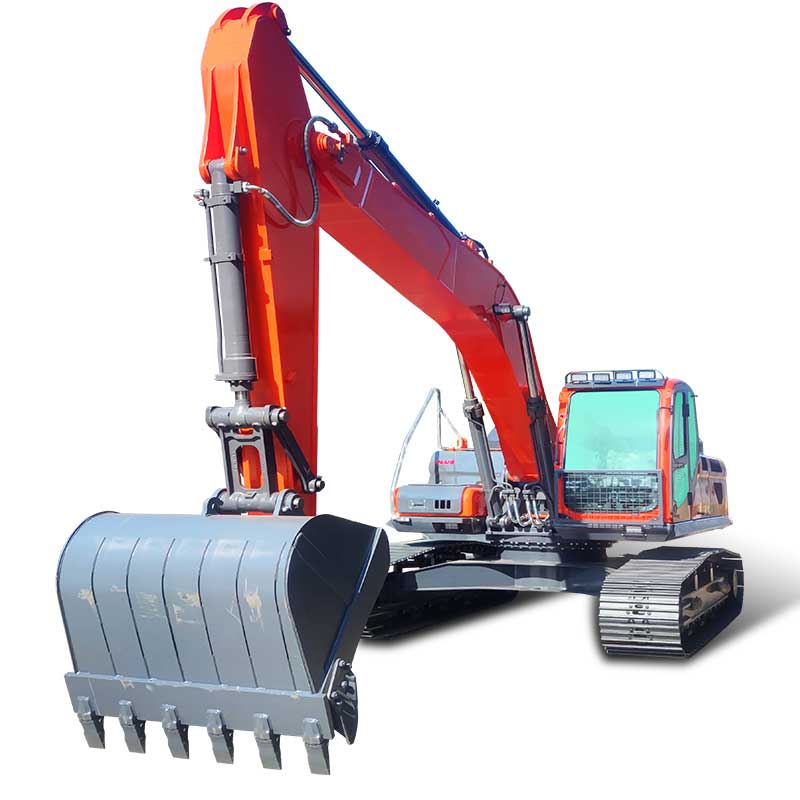

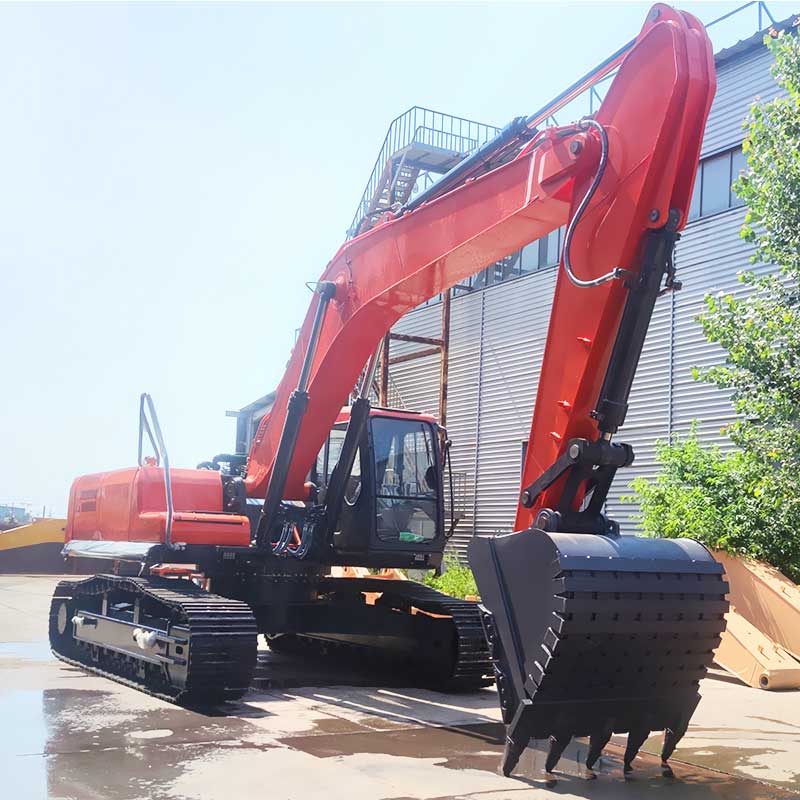

حفار بناء 25 طن

سعة الجرافة (م³)

1.4

طول الطفرة (مم)

5.8

طول العصا (مم)

2.9

قوة

القوة التقليدية

دلو

حفار

أداء

سرعة الدوران (دورة في الدقيقة)

12.4

عزم الدوران الدوار (كيلو نيوتن/م)

79

سرعة المشي (كم/ساعة)

4.9/3.1

الضغط الأرضي (كبا)

48

قوة حفر الجرافة (كيلو نيوتن)

(كيلو نيوتن) 165 / 177.9

قوة حفر العصا (كيلو نيوتن)

(كيلو نيوتن)107.5 / 115.3

نظام التشغيل

ديزل

نوع المحرك

الكمون

الطاقة المقدرة (كيلوواط/دورة في الدقيقة)

169 كيلو واط/2000

عدد الاسطوانات (كمبيوتر)

6 سلندر

أشكال العمل

4-أشواط، مبرد بالماء، حقن إلكتروني

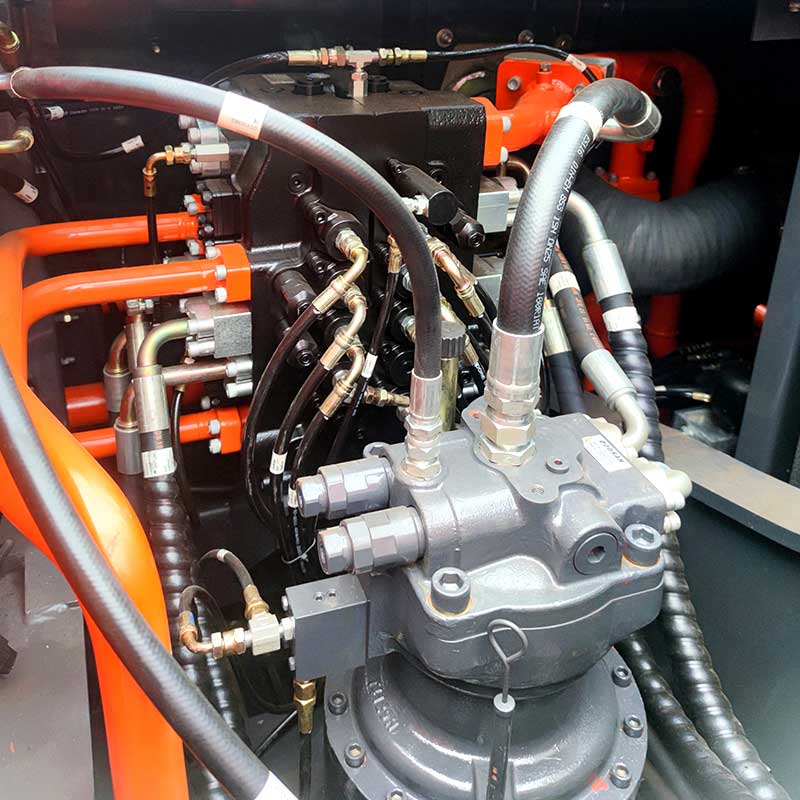

النظام الهيدروليكي

نوع المضخة الرئيسية

مضخة الغطاس

ضغط مجموعة التنفيس الرئيسية (Mpa)

قياسي 27.9/سوبر تشارج 34.3

الحد الأقصى لتدفق المضخة الرئيسية

(لتر/دقيقة)2×119

الدائرة الهيدروليكية للمشي

(ميجا باسكال)32.5

الدائرة الهيدروليكية الدوارة (Mpa)

27.9

تدفق المضخة التجريبية (لتر/دقيقة)

28.5

طاقة إنتاج النفط

خزان الوقود (لتر)

350

الخزان الهيدروليكي (لتر)

210

حجم الآلة

إجمالي طول النقل (مم)

9610

إجمالي عرض النقل (مم)

3200

إجمالي ارتفاع النقل (مم)

3030

ارتفاع الكابينة الكامل (مم)

3030

عرض الصعود (مم)

2895

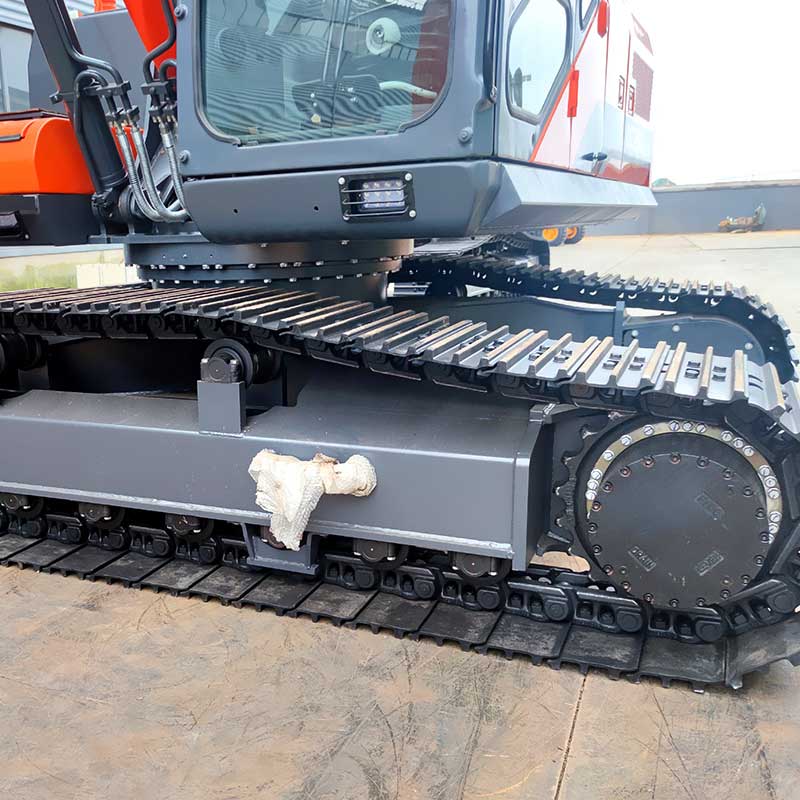

طول المسار الأرضي (مم)

3600

إجمالي طول المسار (مم)

3945

عرض حذاء المسار (مم)

600

عرض المسار الكلي (مم)

3200

مقياس المسار (مم)

2500

دقيقة. الخلوص الأرضي (مم)

480

نصف قطر الدوران الخلفي (مم)

2850

مجال العمل

الأعلى. نصف قطر الحفر (مم)

9950

الأعلى. نصف قطر الحفر لسطح وقوف السيارات (مم)

9820

الأعلى. عمق الحفر (مم)

6685

الأعلى. ارتفاع الحفر (مم)

9695

الأعلى. ارتفاع التفريغ (مم)

6850

الأعلى. عمق الحفر العمودي (مم)

6095

جدول التكوين

نوع المحرك

الكمون QSB7

مضخة

سلسلة دوسان K3V سلسلة 112

صمام

استوردت كوريا الجنوبية HF

محرك دوار

إيتون كوريا

محرك المشي

إيتون كوريا
